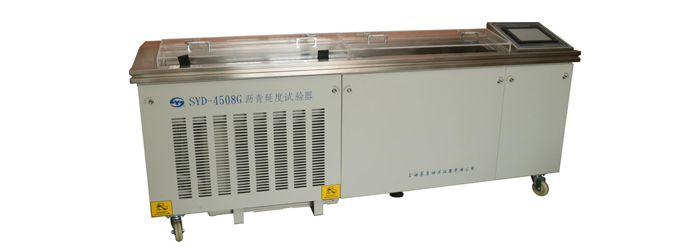

產品介紹

產品功能介紹

本儀器是根據中華人民共和國標準GB/T 4508《瀝青延度測定法》、中華人民共和國行業標準JTG E20-2  011《公路工程瀝青及瀝青混合料試驗規程》中的T 0605-2011《瀝青延度試驗》規定的要求設計制造的，適用于按照GB/T 4508或T 0605-2011標準所規定的方法測定石油瀝青在規定的條件和一定的溫度下，以一定的速度拉伸至斷裂時的長度。
本儀器的設計也符合中華人民共和國行業標準NB/SH/T 0814《瀝青材料測力延度試驗法》的要求，適用于測定瀝青、改性瀝青和乳化瀝青殘留物的最大拉力值和最大拉力時的伸長變形值。
本儀器的設計還符合NB/SH/T 0737《瀝青彈性恢復測定法（延度儀法）》及JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0662-2000《瀝青彈性恢復試驗》的要求，適用于瀝青材料按規定的要求制作的試件，在規定的溫度下以規定的速度拉伸至規定長度后剪斷，測定其可恢復變形的能力。



一、主要技術特點

1、采用工控觸摸屏，技術先進，產品高端，性能優良。
2、32位ARM單片機控制，自動控制水浴溫度，自動采集、處理拉伸和拉力數據，全觸摸屏操作，方便快捷。
3、新穎的拉伸傳動設計，采用進口絲桿和導軌組合，拉伸過程平穩同步、無抖動，速度均勻，延度、拉力顯示精確。


4、平均延度值、最大拉力、拉力峰值的伸長變形值等自動計算并顯示。
5、數據儲存，方便查詢。
6、具有無線遙控器記錄和儀器觸摸屏記錄兩種記錄方式，方便用戶選擇使用。
7、采用大功率壓縮機制冷，屏蔽式冷熱平衡增壓循環系統，制冷速度快，浴槽溫度均勻。
8、一機多用，一臺SYD-4508G瀝青延度試驗器，可實現瀝青延度、瀝青測力延度、瀝青彈性恢復能力的測試。


二、主要技術參數及指標

1、工作電源：       AC（220±10%）V、50Hz
2、測量范圍：       1.5m(±10mm)
3、加熱方式：       加熱管加熱
4、加熱功率：       4500W
5、浴液循環：       冷熱平衡循環系統
6、控溫范圍：       5℃～50℃可調，數字顯示，溫度顯示分辨率0.01℃
7、控溫精度：       ±0.1℃
8、拉伸速度：       1cm/min、5cm/min兩檔
9、測量精度：       ±1mm
10、延度顯示：      工控觸摸屏實時顯示
11、延度記錄：      ⑴ 通過手持遙控器按鍵記錄
⑵ 通過工控觸摸屏“記錄”按鍵記錄
12、測力范圍：      (0～300)N
13、測力精度：      ±1N
14、顯示分辨率：    0.1N
15、拉力顯示：      工控觸摸屏實時顯示
16、數據輸出：      工控觸摸屏實時顯示，集成數據上傳
17、制冷形式：      1.25匹壓縮機制冷，輸入功率950W
18、環境溫度：      15℃～35℃
19、相對濕度：      ≤85%
20、外形尺寸：      2370mm×530mm×950mm（長×寬×高）
21、整機功耗：      ≤5600W


產品配置清單

一、SYD-4508G瀝青延度試驗器儀器配套清單（出廠標配）




序號	名    稱	單位	數量	備 注
1	“4508G型瀝青延度試驗器”主機	臺	1
2	瀝青延度試模模架	付	3	裝于同一盒內
3	瀝青延度試模	付	3
4	瀝青彈性恢復（測力延度）試模模架	付	3	裝于同一盒內
5	瀝青彈性恢復（測力延度）試模	付	3
6	棒式溫度計 （0~50℃,最小分度值0.1 ℃）	根	1
7	插座（250V32A三芯）	只	1	帶底盒
8	無線遙控延度記錄器（遙控器）	只	1	已裝電池
9	試模盤	只	1
10	使用說明書	份	1
11	合格證書	份	1
12	產品保修卡	份	1





二、SYD-4508G瀝青延度試驗器儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	丙三醇	500ml	1瓶
2	瀝青溶劑	2L	2L/桶	煤油
3	滑石粉		500克
4	刮刀		1把
5	毛刷	2cm寬	2支
6	電爐	1000W	1個

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD-4508G型瀝青延度試驗器
調試規程和維護保養說明

一、使用方法及注意事項

 （一）儀器的安裝
    1、檢查儀器外殼，必須處于良好的接地狀態；接入儀器的電源線應有良好的接地端。
    2、因本儀器最大功率達4100W，所以應配備額定電流20A以上的電源線插座。
3、將自來水皮管放入水浴槽，打開水龍頭放水，直至水浴槽內水面上升至距試件表面不小于25mm處，再關閉水龍頭并取出皮管。
4、打開儀器側門，取出電源插頭插入交流220V插座。
    5、為保證制冷系統散熱、通風良好，箱體后側必須距離墻壁25cm以上。
（二）試驗前注意事項
    1、為了避免誤操作，除特定操作外，其他情況請不要按遙控器。
2、警告：當水浴中沒有加水時，禁止進行加熱、制冷操作；禁止水泵在無水狀態下空轉以免發生危險。
    3、本儀器設計有三路試樣測試裝置，其中兩側試模安裝柱裝有拉力傳感器，因此需要進行試樣的拉力試驗時可使用兩側的測試裝置，不要使用中間的測試裝置。
    4、為保持水浴溫度均勻恒定，建議水面距試件表面略高于25mm。
    5、為防止機器在無人看守時拖板移動到頭而燒毀電機，儀器兩端裝有限位裝置。當拖板移動至兩端盡頭時電機會自動停轉。雖然如此，機器運行時還應有人職守，以防意外發生。

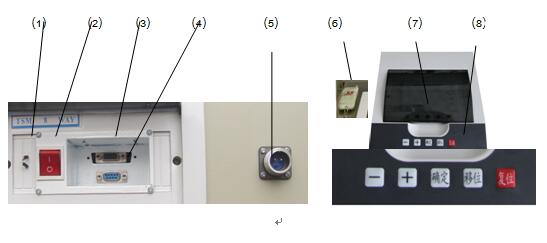

(三)控制面板介紹（見圖1所示）
⑴ 溫度傳感器：     檢測室內溫度，現暫不用。
⑵ 電源開關：       接通電源后，按下此開關儀器開始工作。
⑶ 數據線插座：     用于傳輸試驗數據。
⑷ 通訊端口：       以RS232端口與PC機通訊。
⑸ 顯示屏電源插座： 接顯示屏。
⑹ 遙控器：         用于停止延度試驗并記錄延度數據。
⑺ 微型打印機：     用于打印各延度測量值、延度平均值及拉力。
⑻ 控制按鈕：       用于進行參數設定、光標移動等操作。




圖1
（四）試驗前的準備
    1、使用本儀器前應仔細閱讀使用說明書。
    2、仔細閱讀中華人民共和國標準GB/T 4508-2010《瀝青延度測定法》、中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0605-2011《瀝青延度試驗》，了解并熟悉標準所闡述的準備工作、試驗步驟和試驗要求。
    3、按上述標準所規定的要求，準備好試驗用到的各種試驗器具、材料等。
    4、檢查本儀器的工作狀態，應符合說明書所規定的工作環境和工作條件。
    5、接通電源，按下電源開關儀器進入工作狀態，此時顯示器應顯示圖形和數字界面。
6、用固定好的、沒有加入瀝青的試模檢查拖板與固定端之間每兩個固定柱的距離是否可以使瀝青試模安裝孔準確套入（規定此時拖板位置為起始位置），如果可以準確套入即可進入試驗環節；如果距離有所偏差則可用（快捷鍵、或菜單選擇）兩種方法校正拖板起始位置。
    ① 快捷鍵：按“選擇鍵”，將光標移到拉伸位置，在這種狀態下，快捷鍵起作了，按“+”鍵，拖板向左移動，再按一次拖板停止。同樣通過按“－”鍵可以控制拖板向右移動，或停止移動。本儀器具有在試驗結束后使拖板自動回到起始位置的功能，如有誤差可以通過快捷鍵，略作調整拖板位置。
② 菜單控制：按“移動”鍵選擇“反轉”項，并按下“確定”鍵，拖板高速返回。
   （五）使用方法
    1、接通電源，按下電源開關儀器進入工作狀態。
    2、根據測試需要設定測試溫度：按“移位”鍵將光標移動到“設置”項按一下“確定”鍵，上方綠色光標亮起，在彈出菜單中按“移位”鍵選擇到“設定溫度”項，并按“+”、“-”鍵設置預設溫度，設定完畢后按“移位”鍵將光標移至“退出”項，按“確定”鍵退出。
    3、設置水浴循環：按“移位”鍵將光標移動到“循環”項按下“確定”鍵，上方綠色光標亮起，觀察水浴中噴嘴的工作情況，確認水浴中的水受噴嘴影響流動正常。
4、設置拉伸速度：按“移位”鍵將光標移動到“設置”項，按下“確定”鍵上方綠色光標亮起，在彈出菜單中按“移位”鍵選擇到“拉伸速度”項，并按“+”、“-”鍵設置拉伸速度，設定完畢后按“移位”鍵將光標移至“退出”項，按“確定”鍵退出。
5、開啟制冷：按“移位”鍵將光標移動至“制冷”項，按下“確定”鍵，上方
綠色光標亮起，制冷壓縮機啟動工作。
    6、開啟加熱：按“移位”鍵將光標移動至“加熱”項，按下“確定”鍵，上方綠色光標亮起，加熱管開始工作，本儀器的制冷、加熱系統受主控器自動控制，當制冷、加熱開啟后用戶無需人為控制這兩個系統的開關，儀器會自動調節以使水浴溫度恒定。
當水浴溫度穩定在設定溫度、拖板起始位置校正完畢后，即可開始拉伸試驗。
7、把已按規定裝好瀝青試樣的三個試模放入初始位置（兩端的安裝孔套入固定
柱上），關好水浴蓋，按“移動”鍵將光標移動到“拉伸”項，按一下“確定”鍵，上方綠色光標亮起，拖板按預先設定速度拉伸（由于需要保持水浴水面平穩，此時循環系統將自動關閉）。在拉伸過程中可以見到三個延度記錄數字在不斷增大，延度單位為cm（厘米）；同時兩個拉力數字也在增大，拉力單位為N（牛頓）。
    8、在試驗過程中，應仔細觀察試樣的拉伸情況，當有試樣拉斷時應立即按一下遙控器“A”鍵或面板上的“確定鍵”以保存該次的試驗數據，即三個試樣應按三次，按三次后拖板才自動停止運行，此時顯示器上分別顯示三個延度值、延度平均值、以及兩邊試模中瀝青的拉力值，同時“拉伸”項上方綠色光標熄滅，拉伸停止。
    9、試驗完成后，需要將拖板移動回初始位置，將光標移動至“反轉”項，按下“確定”鍵。
    10、如果需要保存或打印試驗數據可以使用以下兩種方法：
    ⑴ 微型打印機打印試驗結果：將光標移動至“通訊”項按下“確定”鍵，上方綠色光標亮起，在彈出菜單中選擇“打印”并按一下“確定”鍵，此時微型打印機打印出試驗結果。
⑵ 上位機保存試驗結果并畫出拉力曲線：將上位機與主機之間的RS232串口連線連好，運行配套光盤中的“SYD-4508G瀝青延度試驗器.exe”文件，軟件操作方法詳見“五、計算機軟件安裝及操作”。
按“移位”鍵將主機顯示器的光標移至“通訊”項按下“確定”鍵，上方綠色光標亮起，在彈出菜單中按“移位”鍵選擇“通訊”項并按一下“確定”鍵，在通訊狀態正確的情況下，在配套軟件中點擊 接收數據按鈕，上位機即可接收到相關試驗數據，成功接收后試驗數據顯示在文本框內，并且在繪圖框中顯示出拉力與拉伸長度的關系曲線。
（六）試驗后注意事項
1、試驗完畢后，關掉電源開關。
2、特別注意：
本儀器的水浴循環由循環泵完成，每次試驗結束后應檢查水浴內有無雜物，應及時將雜物全部清理干凈，保持水浴內循環水的清潔，水流暢通。必要時，應全部更換循環水。
    3、儀器電氣出現故障時，非專業人員不得打開儀器控制箱，更不要讓兒童觸及以免發生意外！
4、由于工作時往往需要加入鹽，而鹽水又具有較大的腐蝕性，所以試驗完畢后應及時將水放掉，最好用清水沖洗一下水槽，以保證儀器的整潔和正常使用。
5、水槽內未加水時，嚴禁通電開機；禁止磁力泵在無水狀態下空載運轉。


二、計算機軟件安裝及操作

（一 ）軟件安裝
1、本軟件主要是用于瀝青延伸度試驗儀的資料管理工作，其中包括儀器繪制拉力與拉伸長度的關系曲線及資料打印等功能。
    2、將所附光盤中的全部內容拷貝到所配備的計算機的自定義文件夾中。為運行方便，可將“SYD-4508G瀝青延度試驗器.exe”文件安裝到桌面或開始菜單上。
（二）軟件操作
1、打開試驗文件

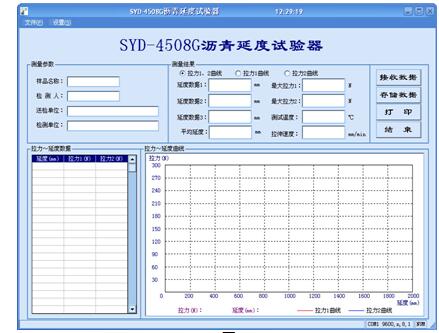

運行“SYD-4508G瀝青延度試驗器.exe”文件，進入試驗窗體，如圖2。
2、通訊設置：

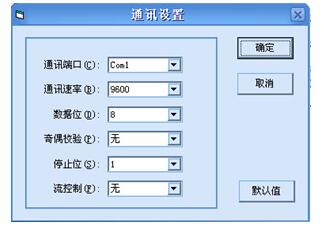

點擊本窗體下拉菜單“設置”中的“通訊設置”選項，進入通訊設置窗體，如圖3。
通訊端口可根據串口線所連接的計算機串口設置串口號。點擊確定按鈕，存儲新的設定值并退出本窗體。其它通訊設置在儀器出廠前已設置好，請勿隨意改動！點擊默認值按鈕可恢復初始設置。點擊取消按鈕，將不對設置進行修改并退出本窗體。


圖2



圖3


3、試驗窗體操作
⑴ 進入瀝青延伸度試驗窗體后，在測量參數文本框中輸入本次試驗測量資料：樣品名稱、檢測人、送檢單位、檢測單位。點擊窗體上的接收數據按鈕等待數據上傳。
⑵ 儀器上傳試驗數據，上位機軟件接收完數據后自動顯示并存儲測量數據，并且在繪圖框中顯示出拉力與拉伸長度的關系曲線。
⑶ 數據傳輸完成后，可根據拉力峰值，點擊試驗窗體下拉菜單“設置”中的“拉力”、“延度”選項選取合適的拉力、延度范圍： 50、100、200、300、400、500、600、800、1000（N），1000、1500、2000（mm），使繪圖框中的曲線的比例尺為最佳。
⑷ 點擊“拉力1、2曲線”、“拉力1曲線”、“拉力2曲線”選項，可重新繪制曲線。
4、打印試驗報告

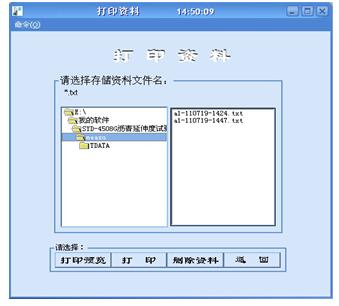

點擊試驗窗體中的打印按鈕，將進入到試打印資料窗體，如圖4。


圖4


點擊文件選擇列表框中選取已有文件（文件名以樣品編號命名），點擊本窗體的打印預覽或打印按鈕，即可預覽或打印試驗報告。
5、刪除資料
點擊打印窗體文件選擇列表框中選取文件名（文件名以樣品編號命名），點擊本窗體的刪除資料按鈕，將刪除以前所存儲的該樣品的測試資料。
注意：執行此步驟文件將無法恢復！
6、點擊本窗體中的返回按鈕，返回到瀝青試驗窗體。
7、點擊試驗結束按鈕，軟件關閉，退出本次試驗。


三、儀器維護及故障排除

    1、如果按“拉伸”鍵后發現電機不轉，請立刻關掉電源，以免發生更大故障；可檢查齒輪機構、傳動機構等部位是否有錯位或卡死，排除后方可工作，如無法解決請與我公司聯系。
2、若溫度顯示不正常，則：
先檢查探頭，溫控儀探頭為鉑電阻，在0℃時的電阻為100Ω。
再檢查探頭連線是否完好。如果探頭及連線檢查均完好，顯示值仍無規律變化，則須與本公司聯系。
3、若水浴溫度控制超差，達不到±0.1℃的要求，則：
先檢查水浴循環是否正常，排除循環泵的故障；檢查水浴循環水是否干凈，若循環水渾濁或有雜物則更換循環水。
再檢查溫度傳感器測溫點處的循環進水口是否有雜物，是否堵塞，排除雜物和堵塞物確保水流循環暢通。
4、開機后若循環泵工作不正常，請即關機，檢查是否有異物堵住循環泵的進出水口，清除后異物循環泵即能正常工作。
注：當購買的新儀器第一次加水工作時出現循環泵工作而水循環不暢的情況，并不是儀器出現了故障，而是循環泵轉子內無水造成的，請按如下方法處理：
A、向水槽內慢慢加水約1/3左右，讓出水口露出水面（如原來有水則放去2/3水讓出水口露出水面）。
B、打開循環（攪拌）開關讓循環泵工作約幾秒鐘，再關上數十秒。這樣的間斷工作反復數次，直至出水口有水噴出，然后再加水至要求的水位。
通過這樣的處理，一般情況下循環泵就能正常工作了。
    5、電源電壓低于210V時，會引起制冷系統壓縮機工作不正常甚至損壞，所以儀器工作時，必須保證電源電壓在允許的波動范圍內，以保證儀器工作正常。
6、工作結束儀器不用時，將儀器一側的皮管取出，將另一側抬高打開水閥將水放出，水放完后應將水浴用清水徹底清洗，并用抹布擦干。
特別注意：此時應對水槽和其它浸水部件用清水沖洗三次，并用抹布擦干；對傳動和易銹蝕部件及時上油保護。


附錄              關于瀝青彈性恢復試驗


本儀器配置瀝青彈性恢復試驗?zāi)＞撸梢赃M行瀝青的彈性恢復試驗，操作方法如下：
1、按照行業標準T 0662 《瀝青彈性恢復試驗》的要求，準備好試樣。
2、按照T 0662標準的要求和方法，將試樣裝到彈性恢復試模中，并按照要求做好各項前期的處理。
3、將儀器水浴的溫度設置并控制到試驗所需的溫度，并達到穩定的狀態。
4、將符合要求的試樣（已裝于試模）裝于儀器的拉伸裝置上。
5、將儀器的工作狀態選擇在拉伸模式，并將拉伸速度選擇為50mm/min。
6、按“+”鍵開始拉伸，儀器自動加法計數，顯示屏實時顯示拉伸的長度。
7、當拉伸至100mm時，拉伸自動停止，儀器的顯示屏顯示100mm長度。此時，立即用剪刀在中間將瀝青試樣剪斷，保持試樣在水中1小時，并保持水溫不變（注意：停止拉伸后至剪斷試樣之間不得有時間間隔，以免使拉伸應力松弛）。
8、按“-”鍵，試模開始返回，儀器自動從100mm開始減法計數、顯示屏實時顯示剩余的長度。
9、當兩斷口恰好接觸時，按“-”鍵停止返回，此時顯示屏顯示的剩余長度即為試樣的殘留長度，可按照公式計算試樣的彈性恢復率。
