產品介紹

產品功能介紹

本儀器的制造符合中華人民共和國行業標準SY/T 5651《石油產品運動粘度試驗器技術條件》所規定的要求。適用于中華人民共和國標準GB/T1632.3《塑料 使用毛細管黏度計測定聚合物稀溶液黏度 第3部分：聚乙烯和聚丙烯》所規定的技術要求；本儀器也適用于按中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0619-2011《瀝青運動黏度試驗（毛細管法）》所規定的要求測定瀝青試樣在規定溫度下的運動粘度。

一、主要技術特點

1、采用高精度，液晶顯示溫度控制儀，控溫精度達±0.1℃。
2、采用耐溫達180℃的硬質玻璃缸及保溫外套缸（稱雙缸），保溫性能好，試樣觀察清晰。
3、采用臺式、一體機設計方式，儀器整體性好，使用方便。
4、采用電動攪拌裝置，浴缸內的溫度均勻。
5、帶有線控計時按鍵，用于實驗時的計時顯示和控制。
本儀器的最大特點是：全噴塑處理，經久耐用；雙層缸結構，高精度控溫儀，控溫精度達±0. 1℃；高溫、坎芬式逆流毛細管粘度計專用型。

二、主要技術參數及指標

1、工作電源：             AC(220±10%)V、50Hz。
2、浴液加熱功率：      1700W。
3、浴液使用溫度：      室溫～180.0℃。
4、油浴控溫精度：      ±0.1℃。
5、計時范圍：             0秒～9999.9秒。
6、水銀溫度計：          棒式，分度值0.1℃，測溫范圍為(100～150)℃。
7、油浴容量：             不小于23L。
8、攪拌電機：             功率6W；轉速 1200r/min。
9、環境溫度：             -10℃～+35℃。
10、相對濕度：          ＜85％。
11、溫度傳感器：       工業鉑電阻，其分度號為Pt100。
12、整機功耗：           不大于1800W。
13、毛細管粘度計：    毛細管粘度計性質、規格、數量以商務協議實配為準。
14、外形尺寸：            530㎜×400㎜×670㎜（長×寬×高，含浴缸等）。

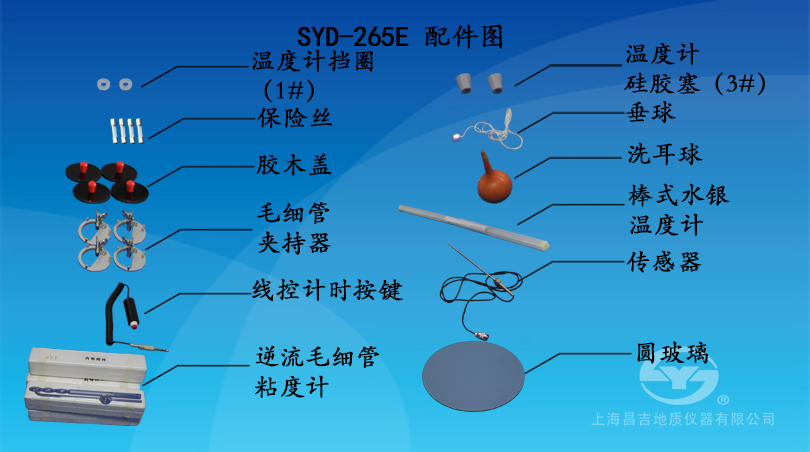

產品配置清單

一、SYD-265E型 石油產品運動粘度測定器（180℃）儀器配套清單（出廠標配）



序號	名    稱		單位	數量	備 注
1	SYD-265E石油產品運動粘度測定器 （含玻璃內外缸、攪拌裝置、橡皮圈等）		臺	1	高溫180℃
2	毛細管粘度計（平氏毛細管、 坎芬式逆流毛細管、標準型烏氏毛細管）		組	1	毛細管粘度計性質、規格、數量以商務協議實配為準
3	水銀溫度計	（100~150℃）精度0.1℃	支	1
		（150~200℃）精度0.1℃	支	1
4	垂球		只	1
5	傳感器		根	1
6	膠木蓋		只	4
7	溫度計檔圈（1#）		只	2
8	毛細管夾持器		只	4
9	硅膠塞（3#）		只	2
10	圓玻璃		塊	1
11	線控計時按鍵（使用時請用戶自行插上）		件	1
12	洗耳球		只	1
13	使用說明書		份	1
14	控溫儀使用說明書		份	1
15	產品合格證		份	1
16	產品保修卡		份	1





二、SYD-265E型 石油產品運動粘度測定器儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	丙三醇或硅油	開口閃點＞215℃	20L	實驗溫度180℃時用硅油
2	瀝青溶劑	1L	1L/桶	三氯乙烯、汽油、煤油可三選一
3	蒸餾水	三級	1升
4	吸耳球		1個

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD-265E型石油產品運動粘度測定器(毛細管法)
操作規程和使用維護說明

一、安裝調試操作規程

（一）測試前的準備
1、使用本儀器前應仔細閱讀使用說明書。
2、仔細閱讀中華人民共和國標準GB/T 1841《聚烯烴樹脂溶液粘度試驗方法》、或中華人民共和國行業標準T0619 《瀝青運動粘度試驗（毛細管法）》、行業標準T0619-2011《瀝青運動黏度試驗（毛細管法）》，了解并熟悉標準所闡述的試驗方法、試驗步驟和試驗要求。
3、按標準所規定的要求，準備好試驗用的各種試驗器具、材料等。
4、檢查本儀器的工作狀態，使其符合說明書所規定的工作環境和工作條件。
5、檢查本儀器的外殼，必須處于良好的接地狀態；外接電源必需有良好的接地端。
（二）使用方法
1、將操作面板上所有開關打開（開關指示燈亮）。此時加熱系統、攪拌系統開始工作。XMT溫控儀二個顯示窗（PV、SV）均有數字顯示，PV顯示此時的浴溫（溫度傳感器反映的值），SV顯示設定的溫度。
2、根據實驗要求設定SV值（浴溫），手按一下溫控儀面板左下角“SET”功能鍵，SV值開始閃爍，通過右下角移動鍵“＜”，減鍵“∨”或加鍵“∧”，將設定溫度鎖定，再按“SET”鍵，設定完畢，SV顯示設定值。
3、當浴缸內溫度升至設定值進入控溫狀態并浴缸內的實際溫度顯示穩定后，用玻璃溫度計檢查溫控儀儀表顯示值與實際值是否一致。
4、若溫度計指示值與溫控儀顯示值有偏差，則需作修正，方法如下：
若儀表顯示值為100.0℃，玻璃溫度計檢測值為99.7℃時，則按“SET”鍵進入B菜單，PV窗顯示５C，使SV值顯示-0.3（若玻璃溫度計檢測值為100.3℃時，則使SV值顯示0.3），修正完畢后，按“SET”鍵退出B菜單，此時顯示值與溫度計檢測值一致，溫度偏差修正完畢。
5、儀器出廠時PID參數已設定好，當控溫精度達不到要求時需重新自整定一次，
按住功能鍵“SET”5秒，進入B菜單，PV顯示RL1，然后每按一次“SET”，PV依次顯示AL2、5C、ATU，按加鍵，設置ATU=1，AT燈亮。按住“SET”5秒，退出B菜單。系統進入自整定狀態，經過兩個周期的波動后，自整定結束，AT燈熄滅，PID參數調整完畢（注意自整定需在設定點較遠處進行）。
6、浴缸內溫度正確且穩定后即可進行試驗，并嚴格按照標準所規定的方法和要求，對試樣進行測試。

二、注意事項

1、儀器未單獨設置攪拌開關、溫控儀開關，打開電源開關，即開始攪拌，溫控儀開始工作，當設定溫度高于水浴介質溫度時加熱管開始加熱。
2、浴缸內未加介質時，請勿打開電源開關，防止加熱管干燒損壞！
3、毛細管粘度計的垂直狀態可通過夾持器上的三個小螺絲釘進行調整。
4、溫度計安裝時務必使水銀球的位置接近毛細管粘度計的中央點的水平面。
5、試驗環境改變或浴液更換時，需重新自整定一次PID參數。
6、機箱后裝有保險絲，保險絲斷儀器就不能正常工作。
